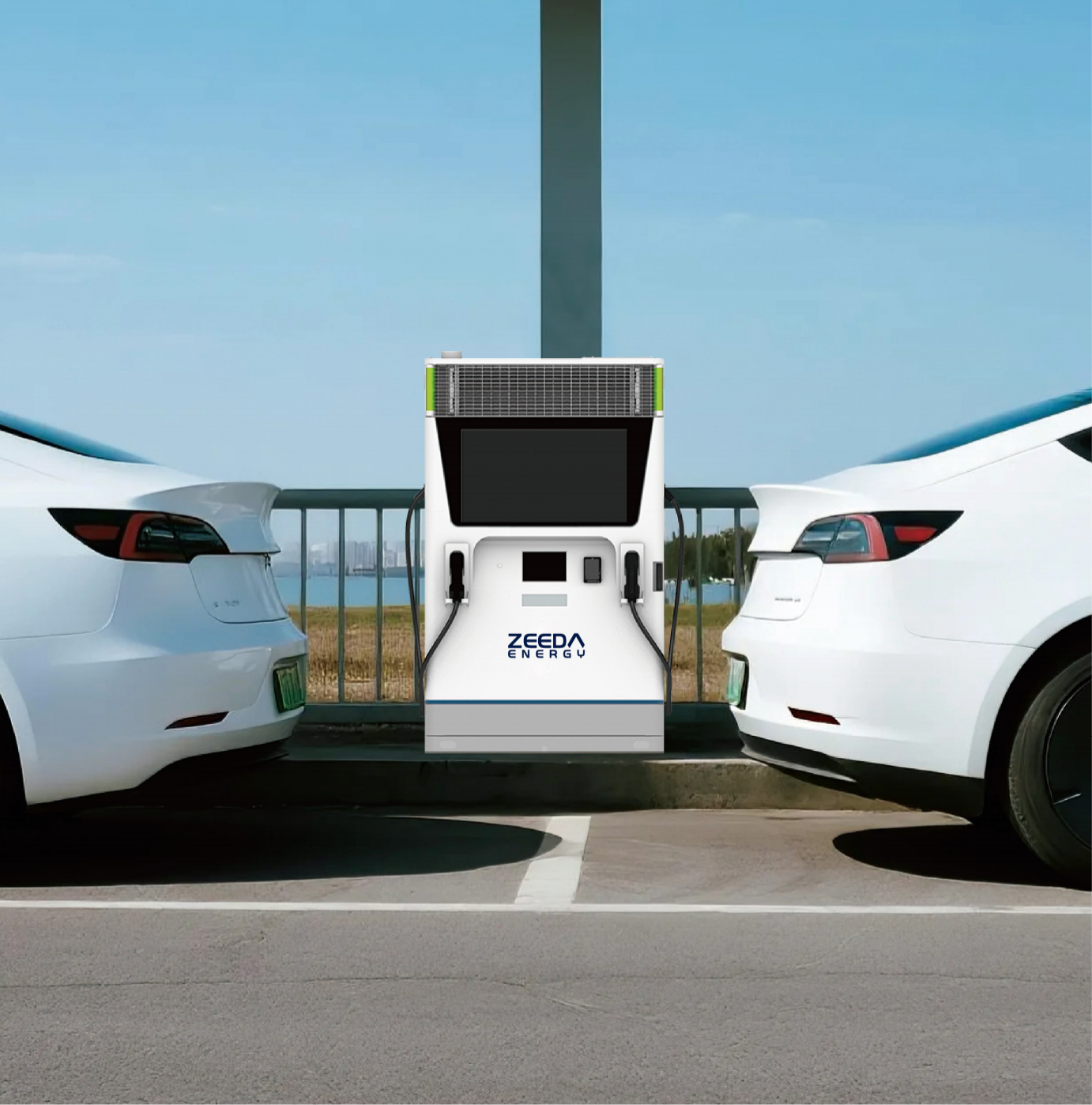

挚达科技 | DC Z-LINE 250kW

技术参数

保护

系统 IP55，电池 IP67
机械保护

IK 10
最大系统直流输出功率

250 千瓦
尺寸 (高 * 宽 * 深)

2260 * 1340 * 1100 毫米
重量

2650 千克
工作温度

-25° C 至 50° C
湿度

5% 至 90%
网络连接

GSM/3G/LTE (CE 认证)
电磁辐射排放

IEC 61000-6-2、IEC 61000-6-4、EN 61851-21-2:2018（CE 认证）
噪音排放（1 米处）

≤ 55 分贝
输出直流充电点 #1

CCS 2 组合型
直流输出功率（#1）

最大功率 150 千瓦（动态分配）
直流输出电流（#1）

最大电流：430V 工况下 350A，800V 工况下 188A
直流输出电压（#1）

200 - 920 伏直流电压
符合 MessEG 标准的直流计量

是 (仅限德语版本)
符合 MID 标准的直流计量

是 (欧盟 - 非德语版本)
车辆 PLC 通信（#1）

ISO 15118、DIN 70121
输出直流充电点 #2

CCS 2 组合型
直流输出功率（#2）

最大功率 150 千瓦（动态分配）
直流输出电流（#2）

最大电流：430V 工况下 350A，800V 工况下 188A
直流输出电压（#2）

200 - 920 伏直流电压
符合 MessEG 标准的直流计量

是 (仅限德语版本)
符合 MID 标准的直流计量

是 (欧盟 - 非德语版本)
车辆 PLC 通信（#2）

ISO 15118、DIN 70121
输入
电网连接

400 伏, 50 赫兹; TN-C-S 接线方式; 3 个接线端子 + 零线 + 地线; 16/32/63 安培; 2 条低电压安全线 (冲击型)
电气保护

过电压类别 IV（DIN 60664-1）
剩余电流动作保护器保护

是（类型 B）
远程紧急停止功能 (可选的)

是（依据 APEA - 电动汽车充电装置及加气站规范）
功率因数

> 0.95
效率

≤ 0° C：≥ 75%，> 0° C 至 +30° C：≥ 80%，> +30° C：≥ 75%
内部电池额定容量

193.536 千瓦时
最大可用容量

160 千瓦时
SOC 最小 / SOC 最大

5% / 95%
最大充电功率

2*20 千瓦至电池, 1*40 千瓦 (DPD) 至车辆
人机界面

10 英寸触摸屏, 43 英寸广告屏, 状态指示灯, 充电停止按钮
授权 / 支付

RFID 感应卡（IEC 14443 AB）符合 PCI-PTS 3.x、PCI-PTS 6-858318327 NFC/ 信用卡（IEC 18092）
操作员接口
开放充电平台协议

OCPP 1.6-J、改进后的 OCPP 1.6-J（第 2 版）、OCPP 2.0.1版本
远程管理系统

支持（可选项）
